Parafuso de estrutura de açoos padrões são distintamente diferentes daqueles dos parafusos comuns. Quais são as diferenças específicas? Os parafusos para estruturas de aço podem ser galvanizados-por imersão a quente como os parafusos comuns? Analisaremos essas questões uma por uma a seguir.
Primeiro, vamos dar uma olhada em seus padrões. Os parafusos para estruturas de aço são fabricados de acordo com a norma nacional GB/T 1228. Esta norma especifica que um conjunto de parafusos para estruturas de aço consiste em um parafuso, duas arruelas planas e uma porca, portanto, os parafusos para estruturas de aço são geralmente vendidos como conjuntos completos. Entre elas, as porcas correspondentes estão em conformidade com GB/T 1229 e as arruelas planas em conformidade com GB/T 1230. O grau de resistência dos parafusos de estrutura de aço é 10,9, as porcas são de grau 10 e as arruelas planas são feitas de materiais reforçados. Diferentes das arruelas comuns, elas são relativamente mais grossas. Os parafusos devem passar por tratamento térmico de têmpera e revenimento antes do uso. No seu estado original após tratamento térmico, apresentam uma cor cinzenta, com uma dureza Rockwell média (HRC) em torno de 35. Deve-se notar que este é um valor médio, e a dureza das diferentes peças pode variar ligeiramente.
Em testes de tração, os parafusos da estrutura de aço podem atingir uma capacidade de carga de tração de pelo menos 600 kN, e o torque de aperto deve atender aos requisitos do projeto (nota: a unidade de torque é N·m, não kN). Estes são os parâmetros mínimos especificados nas normas nacionais, o que significa que os resultados reais dos testes não devem ser inferiores a estes valores. Durante a instalação, o torque afeta diretamente a firmeza da conexão. Um torque excessivamente alto pode desgastar as roscas dos parafusos, enquanto um torque excessivamente baixo causará afrouxamento. Portanto, os parafusos da estrutura de aço devem ser instalados usando ferramentas de torque padrão, como chaves dinamométricas ou chaves de torção.
Ocasionalmente, podemos encontrar aço quebradoparafusos de estruturaem canteiros de obras. A análise profissional mostra que tais fraturas não são causadas por tratamento térmico inadequado, mas por defeitos inerentes ao material. Quando os parafusos apresentam danos na superfície, a aplicação de força assimétrica durante o aperto, combinada com defeitos de material, levará facilmente à fratura do parafuso. No entanto, essas fraturas são esporádicas e não causarão problemas de qualidade em grande-escala. A inspeção cuidadosa pré-da instalação de cada parafuso pode prevenir efetivamente tais incidentes.
Os parafusos para estruturas de aço podem ser galvanizados a quente-como os parafusos comuns?
Esta questão precisa ser explicada sob vários aspectos. Primeiro, os parafusos para estruturas de aço são parafusos de alta-resistência, que geralmente não são recomendados para serem submetidos a tratamentos de superfície, como galvanização-por imersão a quente ou eletrogalvanização, devido à sua alta sensibilidade à fragilização por hidrogênio. Portanto, em princípio, os parafusos para estruturas de aço não são adequados para galvanização-por imersão a quente. Mas e se a galvanização-por imersão a quente for explicitamente exigida pelo projeto?

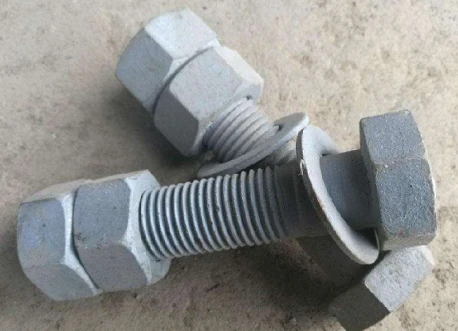

Em aplicações práticas, os parafusos de estruturas de aço galvanizado-por imersão a quente são de fato usados em muitos cenários, como a conexão de postes de serviços públicos externos. Para garantir a qualidade dos parafusos da estrutura de aço e evitar fraturas, um controle rigoroso do processo deve ser implementado durante a galvanização-por imersão a quente. Primeiro, os parafusos devem passar por tratamento de fluxo padronizado antes da galvanização. Esta etapa é crucial-ela remove incrustações de óxido e manchas de óleo da superfície do parafuso e melhora a adesão entre o revestimento de zinco e o metal base (em vez de obter o efeito de têmpera). Após a galvanização, os parafusos devem ser imediatamente submetidos ao recozimento para remoção de hidrogênio: coloque os parafusos galvanizados em um forno de temperatura constante de 190 a 230 graus por 2 a 4 horas para permitir que o hidrogênio preso na matriz metálica escape, evitando assim a fragilização por hidrogênio. Ao mesmo tempo, o processo padronizado de galvanização por imersão a quente pode garantir que o revestimento de zinco na superfície do parafuso seja uniforme e denso, sem descascar. Em resumo, os parafusos para estruturas de aço podem ser galvanizados-por imersão a quente, mas o processo de produção exige uma operação extremamente rigorosa e cuidadosa.
O processo de galvanização-por imersão a quente para porcas de estrutura de aço correspondentes é diferente daquele das porcas comuns. Devido à demanda flutuante por porcas para estruturas de aço, a maioria dos fabricantes não as mantém em estoque com antecedência. Para garantir a entrega no prazo ao receber os pedidos, a prática comum é galvanizar primeiro as peças brutas das porcas e depois rosquear as roscas internas usando uma rosqueadora. Como resultado, as roscas internas das porcas da estrutura de aço não são cobertas por revestimento de zinco. Porém, não há necessidade de se preocupar com ferrugem, pois os orifícios roscados internos são revestidos com óleo especial-antiferrugem.
Os parafusos para estruturas de aço também são conhecidos comoconjuntos de parafusos de estrutura de aço, que incluem principalmente dois tipos: tipo de cabeça hexagonal e tipo twist-off. Para garantir um desempenho consistente e estável dos parafusos, todos os componentes em um conjunto de montagem são geralmente fabricados a partir do mesmo lote de matérias-primas e-tratados termicamente no mesmo forno após a formação. Em termos de grau de desempenho, o Grau 10.9 é o mais adequado para parafusos de estruturas de aço. A faixa de especificações dos parafusos para estruturas de aço geralmente começa em M16 e termina em M30, o que é outra diferença dos parafusos comuns. As porcas de alta resistência-correspondentes têm uma estrutura de ressalto em um lado-durante a instalação. O lado com o ressalto deve ficar voltado para a peça de trabalho conectada. Este ponto necessita de atenção especial; outros procedimentos de instalação são basicamente os mesmos dos parafusos comuns.
Os parafusos para estruturas de aço foram oficialmente colocados em uso na década de 1970, e a maioria dos primeiros edifícios de fábricas industriais foram construídos usando esses parafusos para conexões estruturais. Antes de serem introduzidos na China, os parafusos para estruturas de aço eram um produto patenteado no exterior, que não podia ser incorporado diretamente aos padrões nacionais da China. Embora muitos campos de construção nacionais tivessem uma forte demanda por parafusos para estruturas de aço, eles eram restringidos por barreiras de patentes e só podiam observar impotentes. Com o rápido desenvolvimento econômico da China, a demanda por parafusos para estruturas de aço aumentou devido à construção de infraestrutura em grande-escala e aos desequilíbrios comerciais de produtos relacionados. Enquanto isso, muitos países formularam seus próprios padrões nacionais para parafusos para estruturas de aço. Com base nas necessidades reais de engenharia, a China revisou e otimizou os padrões relevantes e finalmente incorporou parafusos para estruturas de aço no sistema de padrões nacionais. Isto permitiu a ampla aplicação de parafusos para estruturas de aço na China, aproveitando plenamente o seu valor fundamental na conexão estrutural.
Na produção de parafusos para estruturas de aço, a aquisição e testes de matérias-primas estão sujeitos a um controle rigoroso. Vários parâmetros de composição química e propriedades mecânicas devem ser verificados por relatórios de testes oficiais emitidos por instituições de inspeção de qualidade terceirizadas-antes que as matérias-primas possam ser colocadas em produção. Ferramentas especiais são necessárias para a-instalação de parafusos de estruturas de aço no local. Atualmente, as chaves elétricas alimentadas por-baterias de íons de lítio-são amplamente utilizadas, enquanto as primeiras chaves pneumáticas (que requerem compressores de ar) foram basicamente descontinuadas. A razão é que os parafusos para estruturas de aço são usados principalmente em canteiros de obras ao ar livre, onde é inconveniente conectar compressores de ar a fontes de energia. Por outro lado, as chaves elétricas alimentadas por-bateria de íon de lítio-são altamente portáteis e eficientes.
O processo de produção dos parafusos para estruturas de aço é o seguinte: após a chegada da matéria-prima à fábrica, eles primeiro passam por decapagem para remover incrustações de óxido superficial e manchas de óleo, seguida de fosfatização para formar uma densa película de fosfato na superfície do material. Esta película evita danos materiais durante o processamento subsequente e garante que o acabamento superficial dos parafusos atenda aos requisitos após o cabeçote a frio. Antes da usinagem, as matérias-primas também precisam passar por recozimento esferoidizante e trefilação. Se a dureza do material for muito alta, será necessário um tratamento de recozimento adicional para amolecê-lo. Após a conformação a frio, os parafusos são submetidos a tratamento térmico de têmpera e revenido para melhorar suas propriedades mecânicas abrangentes e atingir resistência de grau 10.9. Finalmente, após rigorosa inspeção e embalagem de fábrica, os produtos acabados podem ser entregues aos clientes.
Os requisitos de armazenamento para parafusos de estruturas de aço são diferentes daqueles dos parafusos comuns-eles devem ser armazenados em armazéns secos e-livres de poeira. Isso garante que durante a instalação as porcas possam se alinhar verticalmente rapidamente com as roscas dos parafusos e serem apertadas suavemente. As arruelas planas correspondentes da estrutura de aço são feitas do mesmo material dos parafusos. Se for necessário realizar trabalhos de instalação ao ar livre em dias chuvosos, devem ser tomadas medidas adequadas à prova de chuva para evitar que parafusos, porcas e arruelas enferrujem devido à exposição à chuva. Depois que os parafusos forem instalados no lugar, é melhor não afrouxá-los ou ajustá-los facilmente. Embora os parafusos para estruturas de aço não sejam produtos descartáveis, por uma questão de estabilidade da conexão, recomenda-se instalá-los no lugar de uma só vez e usá-los para serviço-de longo prazo.
Você gostaria que eu te ajudasseextrair os principais parâmetros técnicosde parafusos de estrutura de aço desta tradução para referência rápida?
